Современные методы и средства проектирования информационных систем


Неидентифицирующая связь

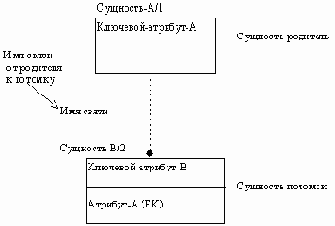

Рисунок 2.33. Неидентифицирующая связь




Атрибуты изображаются в виде списка имен внутри блока сущности. Атрибуты, определяющие первичный ключ, размещаются наверху списка и отделяются от других атрибутов горизонтальной чертой (рисунок 2.34).
