Методология структурного проектирования SADT




Связывание декомпозиции с помощью С-номеров



3.3. Связывание декомпозиции с помощью С-номеров

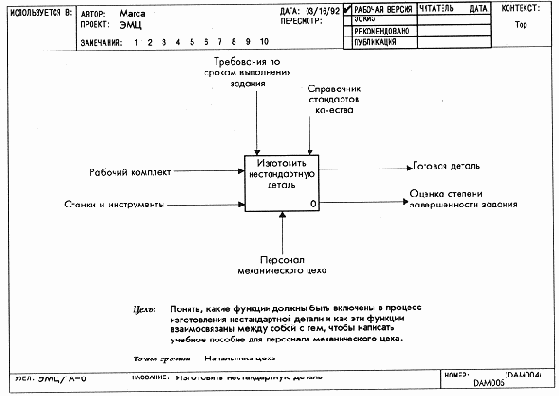

Помимо использования для идентификации версий диаграмм, С-номера применяются для связки диаграмм при движении как вверх, так и вниз по иерархии модели. Обычно С-номер диаграммы, декомпозирующей некоторый блок, впервые появляется непосредственно под этим блоком на родительской диаграмме. Это образует "направленную вниз" связь от родительской диаграммы к диаграмме-потомку. На Рисунок 3-2 С-номер DAM008 диаграммы управлять выполнением задания размещен ниже блока 1 на диаграмме изготовить нестандартную деталь.

Это указывает на то, что функция управлять выполнением задания была декомпозирована.
