Коды ICOM гарантируют стыковку диаграмм



3.4. Коды ICOM гарантируют стыковку диаграмм




Хорошая методология структурного анализа, позволяющая создавать отдельные диаграммы, должна гарантировать правильное соединение всех диаграмм для образования согласованной модели. SADT-диаграммы имеют внешние дуги - дуги, как бы выходящие наружу и ведущие к краю страницы. Эти дуги являются интерфейсом между диаграммой и остальной частью модели. SADT

требует, чтобы все внешние дуги диаграммы были согласованы с дугами, образующими границу этой диаграммы. Другими словами, диаграмма должна быть "состыкована" со своей родительской диаграммой. Обычно это означает, что внешние дуги согласованы по числу и наименованию (но не обязательно по расположению) с дугами, касающимися декомпозированного блока родительской диаграммы. Например, у блока 1 диаграммы изготовить нестандартную деталь восемь граничных дуг: входы рабочий комплект и деталь с биркой, управления требования по срокам выполнения задания, штамп "принято" и статус работы, а также выходы оценка степени завершенности задания, готовая деталь, план выполнения задания. Все эти внешние дуги и их имена можно найти на диаграмме управлять выполнением задания.

В SADT принята система обозначений, позволяющая аналитику точно идентифицировать и проверять связи по дугам между диаграммами. Эта схема кодирования дуг -"ICOM" - получила название по первым буквам английских эквивалентов слов вход

(Input), управление (Control), выход (Output),

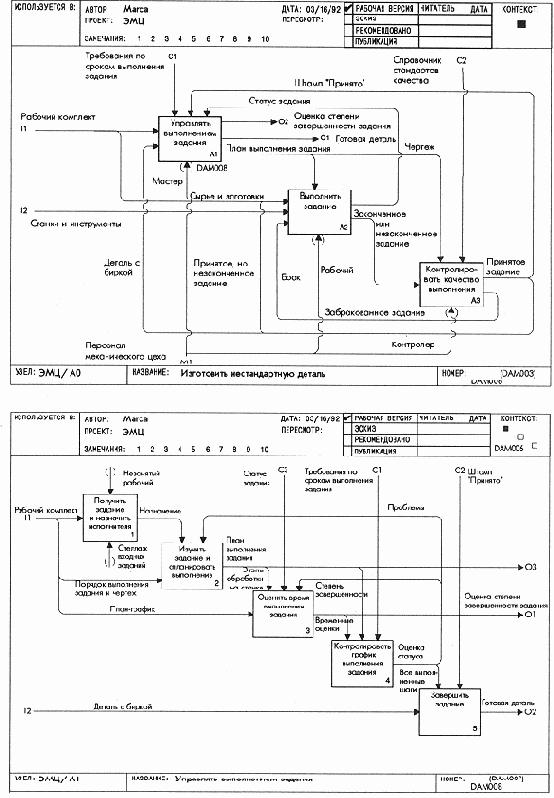

механизм (Mechanism). Коды ICOM чрезвычайно эффективны, поскольку они позволяют аналитику быстро проверять согласованность внешних дуг диаграммы с граничными дугами соответствующего блока родительской диаграммы. Они также обеспечивают согласованность декомпозиции, поскольку все дуги, входящие в диаграмму и выходящие из нее, должны быть учтены. На Рисунок 3-2 дуга требования по срокам выполнения задания может быть отслежена от ее начала (С1 блока 0 диаграммы ЭМЦ/ А-0) на границе модели через верхнюю часть диаграммы ЭМЦ/АО к блоку управлять выполнением задания (СЗ блока 4 диаграммы ЭМЦ/ А1). (Мы детально обсудим некоторые исключения из этого правила в главе 5.)
