2.7. Идентификация версий диаграмм С-номерами

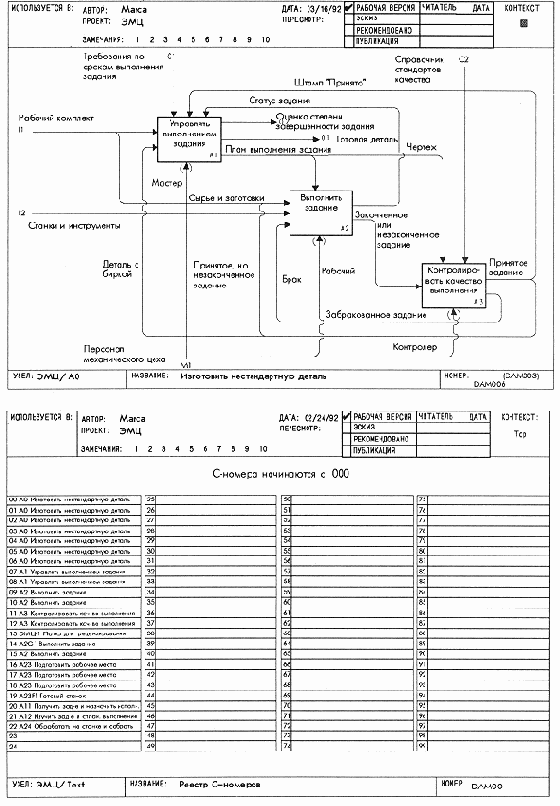

При создании SADT-модели одну и ту же диаграмму вместе с ее блоками и дугами перечерчивают несколько раз, что приводит к появлению различных ее вариантов. Чтобы различать разные версии одной и той же диаграммы, в SADT используется схема контроля конфигурации диаграмм, основанная на хронологических номерах, или С-номерах. С-номерные коды образуются из инициалов автора и последовательных номеров. Эти коды ставятся в нижнем правом углу SADT-бланка. Например, DAM010 -это С-номер для диаграммы выполнить задание на Рисунок 2-1. Если диаграмма заменяет более старый вариант, то автор помещает предыдущий С-номер в скобках, чтобы указать на связь с предыдущей работой. Например, диаграмма DAM010 заменяет предыдущую версию DAM009. Каждый автор проекта SADT ведет реестр всех созданных им диаграмм, нумеруя их последовательными целыми числами. Для этого используется бланк реестра С-номеров SADT. На Рисунок 2-3 приведен реестр С-номеров рассматриваемой в этой книге модели экспериментального механического цеха. Обратите внимание на то, как бланк указывает следующие номера, которые нужно использовать. Автору остается только записать номер узла и его название для каждой новой диаграммы.
