2.4. Дуги изображают объекты

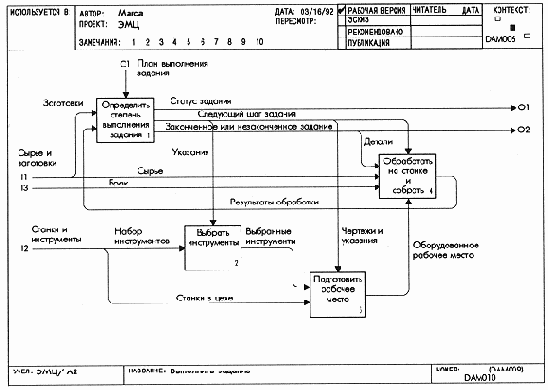

Дуги на SADT-диаграмме изображаются одинарными линиями со стрелками на концах. Для функциональных SADT-диаграмм дуга представляет множество объектов. Мы вынуждены использовать здесь общее понятие "объекты", поскольку дуги в SADT могут представлять, например, планы, данные в компьютерах, машины и информацию. Дуги диаграммы выполнить задание на Рисунок 2-1 представляют материалы, написанные на бумаге (например, следующий шаг задания),

физические материалы (например, сырье и заготовки), инструменты (например, набор инструментов), рабочие чертежи (например, чертежи и указания), рабочую среду (например, оборудованное рабочее место) и управленческую информацию (например, статус задания). Однако в системном анализе вместо термина "объекты" часто употребляют термин "данные". Это объясняется тем, что системному анализу ранее подвергались, как правило, системы программного обеспечения.

Так как в SADT

дуги изображают объекты, они описываются (помечаются) существительными или существительными с определениями, располагающимися достаточно близко к линии дуги. Мы настоятельно рекомендуем размещать описания дуг, называемые метками, как можно ближе к линиям дуг, не нарушая, однако, читабельность диаграмм. Это устраняет неопределенность в том, к какой дуге относится метка, и исключается необходимость в дополнительных графических связях (например, в "зигзагах", см. главу 19). Обратите внимание на то, что все метки дуг на диаграмме выполнить задание расположены вплотную к соответствующим дугам. Мы рекомендуем принять этот стиль описания дуг для того, чтобы ваши диаграммы были упорядоченными и простыми для чтения.
