Методология структурного проектирования SADT


Диаграмма с дополнительным материалом

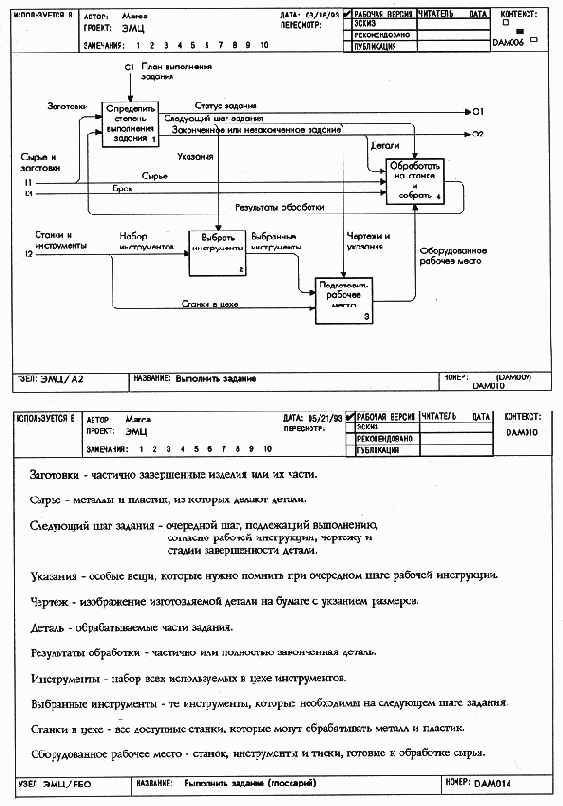

Рисунок 14-2. Диаграмма с дополнительным материалом




(его входы и выходы) и что ограничивает его выполнение (его управления). Сосредоточившись на конкретном блоке, вы сможете установить, как связаны все касающиеся его дуги. Например, блок 3 на Рисунок 14-2 описывает шаг подготовить рабочее место, во время которого выбранные инструменты и один из станков в цехе используются для организации оборудованного рабочего места в соответствии с чертежом и указаниями.

14.2.3. Изучите внутренние дуги

После изучения блоков переходите к внутренним дугам диаграммы. Это позволит раскрыть детали простых и сложных ограничений, основной поток данных диаграммы и обратные связи. Простые ограничения накладываются одной функцией на другую, а сложные возникают для нескольких функций (когда данные одновременно ограничивают две или более функции). Например, следующий шаг задания оказывает существенное влияние на выполнение всех остальных этапов работы. Основной поток данных лучше всего можно понять, рассматривая наиболее вероятный "нормальный" сценарий преобразований функциями (блоками) основных входов в основные выходы. Например, для блока выполнить задание сценарий "основного пути" мог бы выглядеть так:

План выполнения задания служит для определения следующего шага задания, который затем используется для блоков выбрать инструменты, подготовить рабочее место и, наконец, обработать на станке и собрать деталь.

Затем результаты обработки оцениваются, и весь цикл повторяется, пока не будет закончено задание.

Вспомните, что в SADT можно описывать два типа обратной связи: по данным и по управлению. Например, дуга результаты обработки на диаграмме ЭМЦ/А2 - это обратная связь по данным, а дуга штамп "принято" диаграммы ЭМЦ/АО - обратная связь по управлению. Обратные связи по данным слабее. Это просто "трубопроводы", доставляющие данные от одной функции к другой. Обратные связи по управлению намного сильнее. Они указывают на условия, определяемые одной функцией и влияющие на работу другой функции.
