Методология структурного проектирования SADT


Правила действия


Вспомните, что функциональные диаграммы

SADT - это диаграммы ограничений, потому что они отражают ограничения, накладываемые функциями системы друг на друга. Законченная функциональная диаграмма дает моментальный снимок всех дуг управления, которые ограничивают функцию в какой-либо момент работы системы. Поэтому, вообще говоря, не все ограничения на функцию действуют одновременно. В большинстве случаев только некоторые ограничения на каждую отдельную функцию действуют в какой-либо момент времени. SADT определяет "действие" как вид работы функции после того, как она "включается" посредством некоторых ее входов или управлений для создания выходов. Таким образом, каждое конкретное действие использует не все возможные управления и входы и производит не все возможные выходы. Количество возможных действий функции зависит исключительно от количества возможных взаимодействий ее данных, а не от количества входящих в блок дуг. Позже об этом будет сказано подробнее.

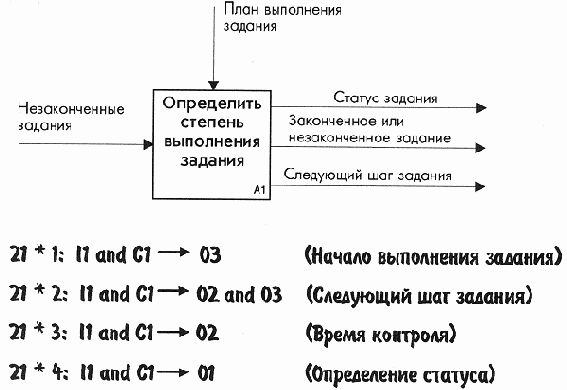

Описание правила действия в SADT - это примечание (сходное с принятыми в формальных грамматиках), которое описывает отдельную комбинацию управления, входа и выхода для некоторой функции конкретной модели. Правила действия включают номер блока, уникальный идентификатор действия, предусловия и постусловия. Каждое правило действия для модели формулируется в соответствии с синтаксисом:

[Модель/] блок * действие : предусловия--> постусловия

Блок и действие дают правилу уникальное имя. Блок идентифицирует определенный блок модели. Действие идентифицирует одно правило действия для этого конкретного блока. Поэтому сочетание блок и действие однозначно идентифицирует одно правило действия в модели. Одновременно могут рассматриваться правила действия для более чем одной модели. В таком случае модель, точнее имя той модели, к которой относится правило, пишется в начале правила. Предусловия и постусловия - это то, что требуется для действия и что является его результатом. Обобщая, можно сказать, что каждое правило действия может быть интерпретировано следующим образом.
