Пояснение с помощью рисунков


Хотя для определения терминологии и изложения содержания используются текстовые описания, слова следует употреблять экономно. Мы советуем для пояснения тонких моментов и того, что трудно выразить словами, использовать, где это возможно, и рисунки. В SADT любое изображение, которое не является строго диаграммой, считается дополнительным рисунком. SADT-рисунки - это обычно либо картинки, либо диаграммы с дополнительными изображениями, связанные с конкретной диаграммой модели. Связь указывается с помощью добавления к номеру узла поясняемой диаграммы буквы Р и порядкового номера, как показано на Рисунок 18-4.

Рисунок-дополнение - это любое изображение, сделанное для дополнения модели. Рисунки часто служат для того, чтобы показать, как выглядит конкретная часть системы (например, станок, готовый к работе),

как соединяются две части системы (например, как зажимают в тисках заготовку перед началом обработки), как правильно использовать часть системы, (например, как обрабатывать алюминий на токарном станке). Рисунки также могут отражать конкретное событие в процессе работы системы (например, пуск станка) или развитие событий во вре-

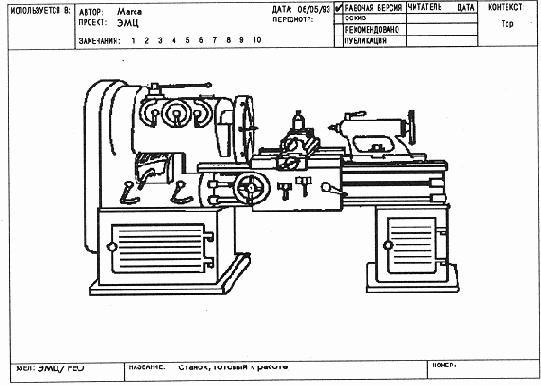

Рисунок 18-4. Рисунок, показывающий, что представляет собой дуга СТАНОК, ГОТОВЫЙ К РАБОТЕ

мени (например, график поступления заданий). На Рисунок 18-4 показано, как выглядит типичное готовое рабочее место.

Хорошие картинки незаменимы, но их нужно долго рисовать. Автор всегда должен иметь под рукой достаточный запас картинок, готовых к использованию - диаграммы самой SADT-модели. SADT-авторы обычно выделяют некоторые фрагменты изображения на нескольких диаграммах модели, чтобы подчеркнуть отдельные важные моменты. Диаграмма с дополнительной графикой может уточнить какие-либо детали, показывая различные группы дуг, описывая варианты действия блока или функционирование системы при изменяющейся окружающей среде, показывая основной поток данных, детализируя роли обратных связей, описывая принципиально неверные ситуации и случаи ошибочной трактовки или просто документируя важные изменения в диаграмме.
