Методология структурного проектирования SADT


Определение терминологии с помощью глоссария


Глоссарий используется для того, чтобы собрать вместе и определить новые понятия, которые вводятся диаграммой, декомпозирующей блок, особенно если это первая декомпозиция родительского блока. Для функциональных SADT-диаграмм такими понятиями могут быть либо новые функции, либо новые объекты, представляемые дугами, либо декомпозиция внешних дуг. На Рисунок 18-2 представлена страница глоссария, который определяет некоторые из новых объектов, введенных на диаграмме подготовить

Рисунок 18-1. Диаграмма, которую необходимо дополнить глоссарием, текстом и рисунками

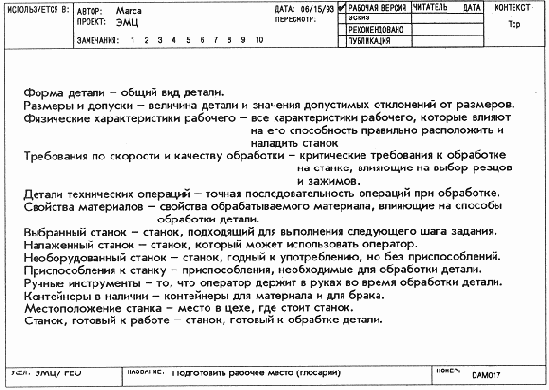

Рисунок 18-2 Глоссарий новых терминов

рабочее место. Например, дуга выбранный станок проходит только между блоками диаграммы выбрать станок

и наладить станок и ранее в модели экспериментального механического цеха не появлялась, поэтому выбранный станок рассматривается как новое понятие и, следовательно, требует определения.
