Методология структурного проектирования SADT


Информация о свойствах


Свойства - это нефункциональные характеристики, именованные величины, описывающие некоторые важные аспекты объектов и функций системы. Например, к свойствам объектов относятся скорость, объем и частота доступа. Свойства функций часто включают место, время и частоту их выполнения. Свойства статичны по времени. Например, базы данных имеют фиксированные размеры с ожидаемой и устойчивой скоростью наполнения в течение некоторого периода времени. Чтобы было яснее - пол в цехе можно рассматривать как базу данных, поскольку он является вместилищем с ограниченным количеством помещений, которые заполнены до определенного возможного уровня станками и их рабочими зонами.

Свойства очень важны, потому что они связаны с требованиями системы, которые должны удовлетворяться, иначе система не будет правильно функционировать. Например, время, которое затрачивает угольный ликвационный реактор на обработку определенной порции угля, зависит от веса и качества угля. Для этой системы свойства угля и время ликвации - критические требования. То же относится и к контролю качества в механическом цехе. Справочник стандартов качества и точки контроля на чертеже - это то, что управляет качеством выполнения задания в экспериментальном механическом цехе. Без этих ограничений цех не сможет производить детали для новых моделей самолетов.

Не удивительно, что понимание системы будет не полным, пока не определены свойства функций и объектов. SADT требует, чтобы свойства определялись с использованием так называемых "меток свойств". Метка свойства - это замечание "с квадратом", соединенное с блоком или дугой с помощью зигзагообразной линии и описывающее это свойство. Описания не всех свойств конкретного блока или дуги помещаются на диаграмму, а только тех, которые проясняют содержание диаграммы. Например, на Рисунок 19-1 показано, как используются метки свойств для описания стандартной частоты выполнения функций в ходе выполнения работ с рабочим комплектом. Эти метки присоединены к блокам диаграммы.

На Рисунок 19-1 видно, как всего несколько меток могут подчеркнуть суть диаграммы. Однако для полноты для каждого блока или дуги должен составляться глоссарий, связанный с их свойствами. Наш опыт показывает, что помещение информации такого рода из глоссария в словарь данных - надежный способ записать эти сведения. Таким образом, описания свойств всегда доступны и их легко находить.

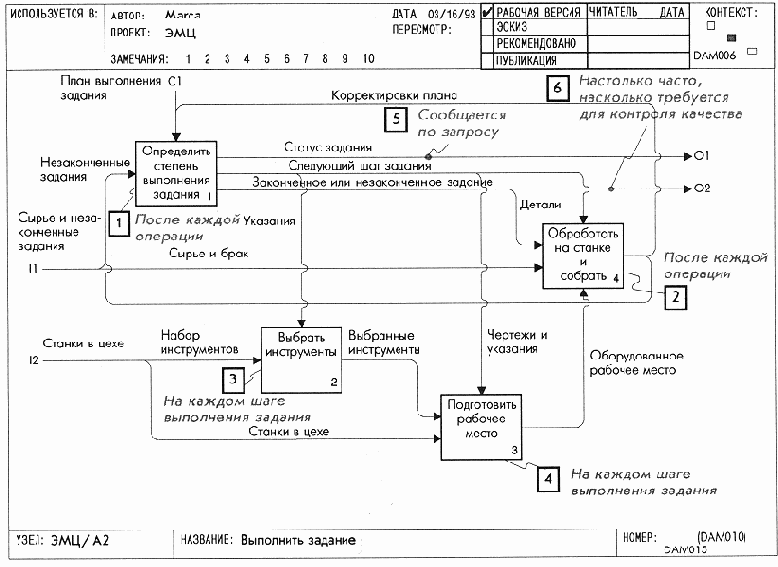

Рисунок 19-1. Добавление меток, описывающих свойства моделируемой системы
