Методология структурного проектирования SADT


Дополнение моделей


Иерархические наборы SADT-диаграмм, называемые "моделями", вводят объект описания и уточняют его регулярным, управляемым и понятным образом. Это обеспечивается тем, что диаграммы модели всегда организованы в соответствии с порядком нумерации узлов. Это означает, что первым идет узел А-0, вторым - узел АО, третьим - узел А1, четвертым - узел All и т. д. Такой порядок расположения SADT-диаграмм является копией "древовидной" структуры, часто встречающейся в математике и информатике. Полная SADT-модель обычно читается двумя способами. Первый способ - обзорное чтение, когда читаются все диаграммы верхнего уровня, прежде чем перейти к диаграммам следующего. Это называется чтением "в ширину". Второй способ -детальное чтение, когда читают отдельную ветвь дерева вплоть до диаграмм самого нижнего уровня. Это называется чтением "в глубину".

Чтобы помочь читателям правильно двигаться по древовидному набору диаграмм, разработаны дополнительные средства. Примерами таких средств могут служить указатель диаграмм и указатель узлов. Они представляют собой составленные с отступами списки узлов или диаграмм ( по типу оглавления) , определяющих содержание модели. В указателе диаграмм перечисляются все диаграммы модели с приведенными в отдельной строке названием и номером узла каждой диаграммы. В указателе узлов перечисляются все блоки модели, причем в каждой отдельной строке записываются название и номер узла соответствующего блока. Таким образом, указатель узлов является просто более подробным, чем указатель диаграмм, списком. Указатели диаграмм для моделей обсуждаются в части VI. Обратите внимание на то, что оглавления (таблицы содержаний) служат как кратким конспектом системы, так и средством быстрого поиска при рассмотрении конкретного функционального фрагмента системы.

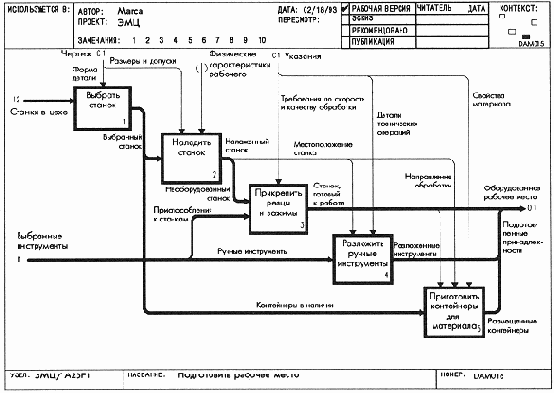

Рисунок 18-5. На диаграмме показан основной путь
